721-614/019-000

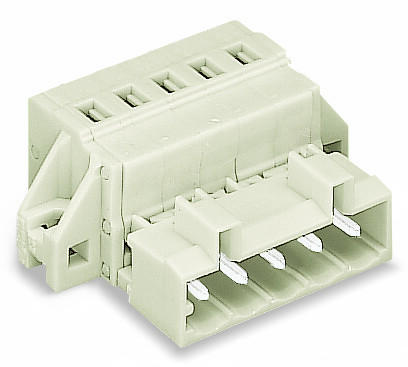

1 iletkenli erkek konnektör

1 iletkenli erkek konnektör; Hatalı eşlemeye karşı %100 korumalı; kelepçe; 2,5 mm²; Pin aralığı 5 mm; 14 kutuplu; 2,50 mm²; açık gri Tüm iletken tipleri için üniversal bağlantıDikey ve yatay CAGE CLAMP® işlemi ile kolay kablo ön-montajı ve ünite üzerinde kablolama“Kablo-kablo” ve “kart-kablo” bağlantıları içinOpsiyonel, önde toprak iletkeni 3 ila 5 kutuplu erkek konnektörler için mevcutturHatalı eşlemeye karşı %100 korumalıKodlama seçeneği mevcutGüvenlik bilgisi 1:The MULTI CONNECTION SYSTEM (MCS) is designed without breaking capacity for compliance with DIN EN 61984. When used as intended, MCS Connectors shall not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.

1 iletkenli erkek konnektör; Hatalı eşlemeye karşı %100 korumalı; kelepçe; 2,5 mm²; Pin aralığı 5 mm; 14 kutuplu; 2,50 mm²; açık gri


  • Tüm iletken tipleri için üniversal bağlantı
  • Dikey ve yatay CAGE CLAMP® işlemi ile kolay kablo ön-montajı ve ünite üzerinde kablolama
  • “Kablo-kablo” ve “kart-kablo” bağlantıları için
  • Opsiyonel, önde toprak iletkeni 3 ila 5 kutuplu erkek konnektörler için mevcuttur
  • Hatalı eşlemeye karşı %100 korumalı
  • Kodlama seçeneği mevcut

Güvenlik bilgisi 1:
The MULTI CONNECTION SYSTEM (MCS) is designed without breaking capacity for compliance with DIN EN 61984. When used as intended, MCS Connectors shall not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.

Anma gerilimi (III / 3) 320V
Şok gerilimi (3) 4kV
Anma gerilimi (III / 2) 320V
Şok gerilimi (1) 4kV
Anma gerilimi (II / 2) 630V
Şok gerilimi(2) 4kV
Nominal akım 12A
Legend (ratings) (III / 2) ≙ Overvoltage category III / Pollution degree 2
Rated voltage UL (Use Group B) 300V
Rated current UL (Use Group B) 15A
Rated voltage UL (Use Group D) 300V
Rated current UL (Use Group D) 10A
Rated voltage per UL 1977 (factory wiring only) 600V
Rated current per UL 1977 (factory wiring only) 15A
Rated voltage CSA (Use Group B) 300V
Rated current CSA (Use Group B) 15A
Rated voltage CSA (Use Group D) 300V
Rated current CSA (Use Group D) 10A
Bağlantı teknolojisi CAGE CLAMP®
Actuation type Operating tool
Tek damarlı boylar 0,08 … 2,5 mm² / 28 … 12 AWG
İnce bükümlü kablolar 0,08 … 2,5 mm² / 28 … 12 AWG
İnce bükümlü kablolar, yalıtımlı yüksüklü 0,25 … 1,5 mm²
İnce bükümlü kablolar, yalıtımsız yüksüklü 0,25 … 2,5 mm²
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inch
Kutup sayısı 14
Toplam bağlantı noktası sayısı 14
Toplam potansiyel sayısı 14
Üründeki münferit bağlantı nesnesi sayısı 1
Seviye sayısı 1
Conductor entry direction to mating direction 0°
Pin aralığı 5 mm / 0.197 inch
Width 84,8 mm / 3.339 inch
Height 14,3 mm / 0.563 inch
Depth 27,5 mm / 1.083 inch
Montaj tipi Mounting flange
Montaj tipi Feed-through mounting
Panel mounting
Contact type (pluggable connector) Male connector/plug
Connector connection type for conductors
Mismating protection Yes
Renk açık gri
Malzeme grubu I
İzolasyon malzemesi Polyamide 66 (PA 66)
UL 94´e göre tutuşabilirlik değeri V0
Sıkıştırma yayı malzemesi Chrome nickel spring steel (CrNi)
Kontak materyali Electrolytic copper (Ecu)
Kontak kaplaması kalay kaplamalı
Yangın yükü 0,393MJ
Ağırlık 21,8
Sınır sıcaklık aralığı -60 … +100 °C
Product Group 3 (Multi Conn. System)
SAP´den ambalaj tipi BOX
Country of origin DE
GTIN 4044918264686
Customs Tariff No. 85366990990
