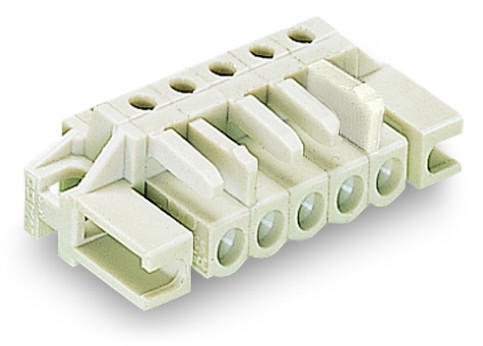

722-243/047-000
THT dişi konnektör

THT dişi konnektör; 0.6 x 1.0 mm solder pin; köşeli; Hatalı eşlemeye karşı %100 korumalı; Ara parça flanşı; Pin aralığı 5 mm; 13 kutuplu; açık gri 2mm Ø test fişleri için entegre test yuvaları“Kart-kart” ve “kart-kablo” bağlantıları içinDokunma korumalı PCB çıkışlarıTanıması kolay PCB giriş ve çıkışlarıHatalı eşlemeye karşı %100 korumalıKodlama seçeneği mevcutGüvenlik bilgisi 1:The MULTI CONNECTION SYSTEM (MCS) is designed without breaking capacity for compliance with DIN EN 61984. When used as intended, MCS Connectors shall not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.

THT dişi konnektör; 0.6 x 1.0 mm solder pin; köşeli; Hatalı eşlemeye karşı %100 korumalı; Ara parça flanşı; Pin aralığı 5 mm; 13 kutuplu; açık gri


  • 2mm Ø test fişleri için entegre test yuvaları
  • “Kart-kart” ve “kart-kablo” bağlantıları için
  • Dokunma korumalı PCB çıkışları
  • Tanıması kolay PCB giriş ve çıkışları
  • Hatalı eşlemeye karşı %100 korumalı
  • Kodlama seçeneği mevcut

Güvenlik bilgisi 1:
The MULTI CONNECTION SYSTEM (MCS) is designed without breaking capacity for compliance with DIN EN 61984. When used as intended, MCS Connectors shall not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.

Anma gerilimi (III / 3) 320V
Şok gerilimi (3) 4kV
Anma gerilimi (III / 2) 320V
Şok gerilimi (1) 4kV
Anma gerilimi (II / 2) 630V
Şok gerilimi(2) 4kV
Nominal akım 12A
Legend (ratings) (III / 2) ≙ Overvoltage category III / Pollution degree 2
Rated voltage UL (Use Group B) 300V
Rated current UL (Use Group B) 15A
Rated voltage UL (Use Group D) 300V
Rated current UL (Use Group D) 10A
Rated voltage per UL 1977 (factory wiring only) 600V
Rated current per UL 1977 (factory wiring only) 15A
Rated voltage CSA (Use Group B) 300V
Rated current CSA (Use Group B) 15A
Rated voltage CSA (Use Group D) 300V
Rated current CSA (Use Group D) 10A
Kutup sayısı 13
Toplam potansiyel sayısı 13
Üründeki münferit bağlantı nesnesi sayısı 1
Seviye sayısı 1
Pin aralığı 5 mm / 0.197 inch
Width 79,8 mm / 3.142 inch
Height 16,6 mm / 0.654 inch
Yüzeyden yükseklik 11,6 mm / 0.457 inch
Depth 18,25 mm / 0.719 inch
Lehimli pin uzunluğu 5mm
Lehimli pin boyutları 0,6 x 1 mm
Delinen delik toleransı 1,3(- … +0,1) mm
Montaj tipi Mounting flange
Montaj tipi Flush mounting
Panel mounting
Contact type (pluggable connector) Female connector/socket
Connector connection type for PCBs
Mismating protection Yes
Mating direction to the PCB 0°
PCB contact THT
Solder pin arrangement over the entire female connector, in line
Number of solder pins per potential 1
Renk açık gri
Malzeme grubu I
İzolasyon malzemesi Polyamide 66 (PA 66)
UL 94´e göre tutuşabilirlik değeri V0
Kontak materyali Copper alloy
Kontak kaplaması kalay kaplamalı
Yangın yükü 0,226MJ
Ağırlık 13
Sınır sıcaklık aralığı -60 … +85 °C
Product Group 3 (Multi Conn. System)
SAP´den ambalaj tipi BOX
Country of origin DE
GTIN 4050821043751
Customs Tariff No. 85366990990
